Tournage Dur

La manière la plus rentable d'usiner les surfaces en aciers trempés

En remplaçant la rectification des pièces trempées par le tournage avec une nuance au nitrure de bore cubique (CBN), il est possible de réaliser des économies importantes, tant du point de vue économique qu'environnementales.

Le tournage dur de précision remplace la rectification.

Il n'altère en rien l'intégrité métallurgique de la pièce, le risque d’échauffement étant pratiquement nul avec de bonnes conditions d’usinage. En tournage dur, l’outil programmé usine directement la pièce ce qui présente un intérêt pour l'usinage des pièces à profil complexe quand l’homogénéité géométrique est difficile à obtenir en rectification.

Il permet souvent l'usinage en une seule prise de pièce. L'usinage et la mise en oeuvre sont plus rapides, même pour des pièces unitaires. Moins d'atteintes à l'environnement, la plupart des usinages se faisant à sec.

Les résultats :

Rendu possible par l’apparition d’outils très durs issus des dernières technologies, le choix du tournage dur de précision a nécessité des années de recherche et de mise au point en matériel, processus et outil.

Matériel : Stabilité statique et dynamique, absorption des vibrations, haute précision, motobroche grande vitesse. Processus : Prise de pièce, rigidité du serrage, importance du tournage préalable, spécificités de la programmation, programmation de la correction de forme , paramètres d’usinage , suppression de l’arrosage. Outils : Sélection et préparation des porte-outils, essais de plaquettes, matériaux/nuances/fournisseurs fonction des matériaux/conditions usinés, étude de leur ténacité, étude et amélioration de leur durée de vie, étude économique.

Aujourd’hui, nous usinons couramment des aciers fortement alliés puis traités jusqu’à 65 HRc en intérieur comme en extérieur, avec une précision dimensionnelle de 5 microns, un état de surface inférieur à 0,2 micron Ra, une géométrie dans le micron et cela même aux chocs.


De même, le « filetage dur », après traitement, permet d’obtenir une qualité parfaite des géométries et des états de surface pour un centrage optimum.

Le temps de cycle est largement réduit, jusqu’à 4 fois pour des galets en Z160 traités à 62 Hrc.
Il résulte de ce procédé moderne d’usinage une qualité certaine avec des délais d’exécution plus courts et des couts compétitifs.

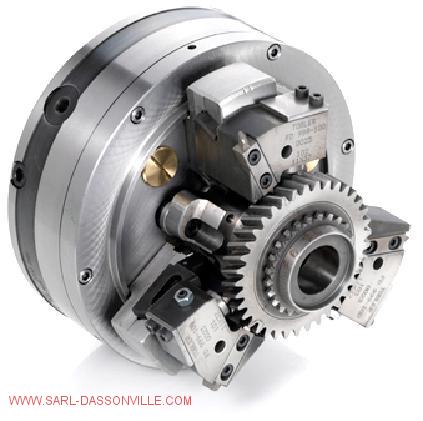

Montage spécial pour rectification en tournage dur d'un pignon hélicoïdale cémenté trempé à 55 Hrc profondeur 0.6 mm.

Montage spécial pour rectification en tournage dur d'un pignon hélicoïdale cémenté trempé à 55 Hrc profondeur 0.6 mm.

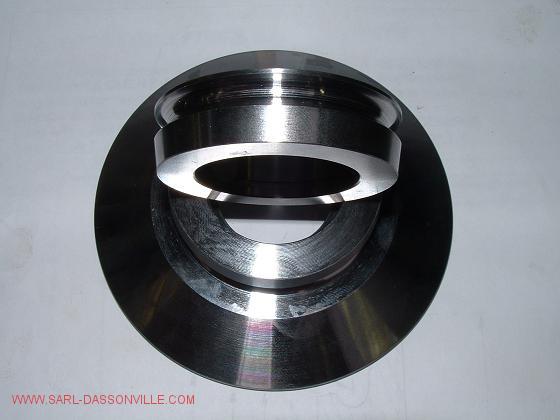

Galets pour formage de tôle en acier Z 160 CDV 12 trempé sous vide à 62 Hrc rectifié entièrement en tournage dur Ra 0.4 obtenu

Galets pour formage de tôle en acier Z 160 CDV 12 trempé sous vide à 62 Hrc rectifié entièrement en tournage dur Ra 0.4 obtenu

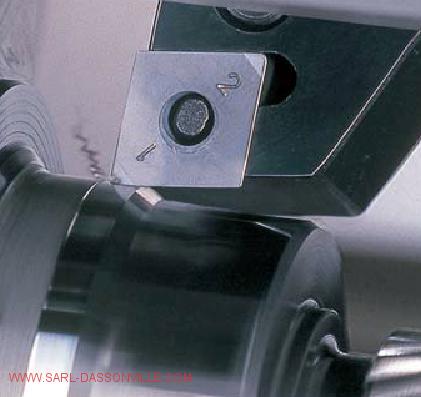

Tournage d'une portée de roulement tolérance k6 avec PCBN sur tour CN de précisions

Tournage d'une portée de roulement tolérance k6 avec PCBN sur tour CN de précisions

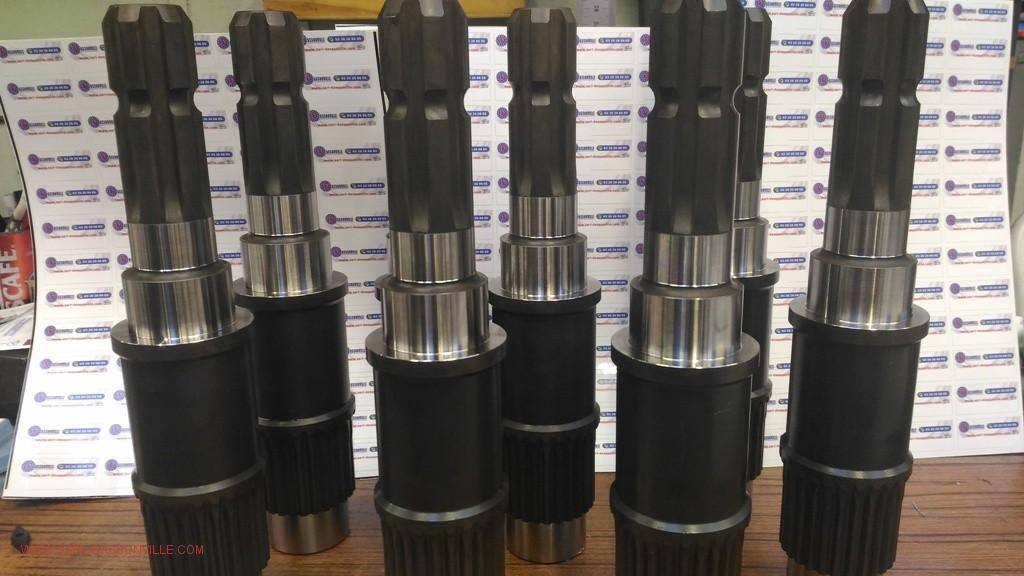

Arbre cannelé pour machine agricole épandeur

Arbre cannelé pour machine agricole épandeur, rectification en série sur un acier 18 Cr Ni Mo 7-6 cementé trempé à 55 Hrc Tolérance 6 Ra obtenu 0.4

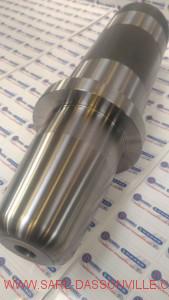

broches

Broches acier 18 Ni Cr Mo 5 D 98/304 cementé trempé 58 hrc rectifié entièrement

Talons

Talons d'embouts acier 42CD4T D 140/75 Trempé rectifié aux chocs
