Pignons à chaîne type, pas, etc …

Familiarisation avec les pignons à chaîne

Je vais vous présenter ici les pignons à chaîne et chaînes à rouleaux, ce sont les chaînes les plus utilisées et comme une image vaut toujours mieux qu’un long discours:

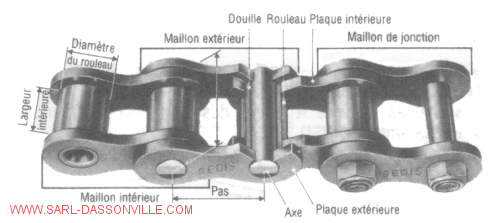

Extrait du catalogue Sedis

Les chaînes à rouleaux (image ci-dessus) sont constituées d’une succession de maillons intérieurs et de maillons extérieurs disposés alternativement, tous deux reliés et s’articulant grâce à un axe.
Il y a 4 dimensions à retenir pour ce type de chaîne:

– Le pas (voir image ci-dessus)
– Le diamètre des rouleaux(voir image ci-dessus)
– La largeur intérieure(voir image ci-dessus)
– La largeur hors tout (dimension à prendre sur axes)
En cas de chaînes multiples, il y a le pas transversal à prendre en compte, qui est l’entre-axe de deux rouleaux de maillons intérieurs.

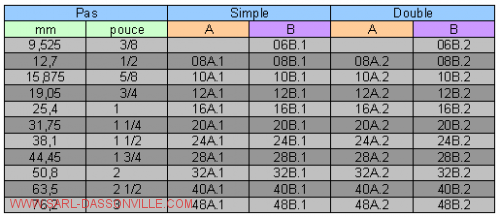

Normalisation

Les chaînes à rouleaux sont regroupées en deux familles:

Type A issue de la norme de l’ANSI ( American National Standard )
Type B issue du BSI ( British Standard )


La lubrification

Dans la majeure partie des cas, on pourra utiliser une huile minérale non détergente, on adaptera sa viscosité en fonction de la température ambiante:

On n’utilisera pas de graisse sauf cas particulier.


Fabrication de pignons + engrenages voir :taillage d’engrenage
