Interférence – Correction de denture

  1. Interférence – Correction de denture.
  • Définition de l’interférence.

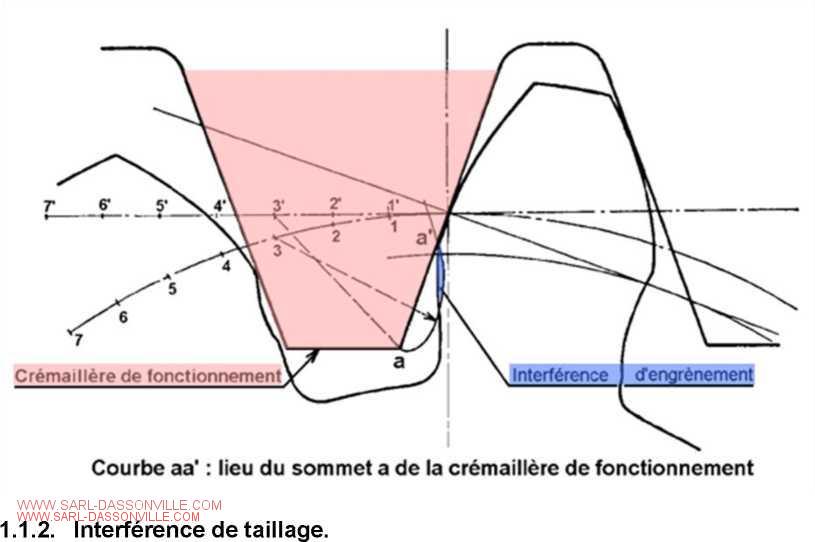

  • Interférence de fonctionnement.

Lorsqu’un pignon de faible nombre de dents (donc de creux de denture étroit) engrène avec une roue de grand nombre de dents (donc de sommet de dent large) le fonctionnement peut se révéler impossible si le sommet des dents de la roue ne peut se déplacer dans le creux de denture du pignon. Dans ce cas on dit qu’il y a interférence de fonctionnement ou interférence d’engrènement.

interférence de taillage

Lorsqu’un pignon de faible nombre de dents est taillé avec un outil crémaillère, il peut arriver que lors de l’usinage, le profil de denture du pignon soit tronqué au pied de la dent et présente un point anguleux. Dans ce cas on dit qu’il y a interférence de taillage.

interférence de taillage

interférence de taillage


Fabrication de pignons + engrenages voir :taillage d’engrenage

  • Inconvénients de l’interférence.

Interférence de taillage : affaiblissement de la dent à la base et concentration de contraintes diminuent la résistance de la dent.

Interférence de fonctionnement : génère usure, vibrations, rendement faible, et souvent impossibilité de fonctionnement (blocage). Elle doit être évitée.

  • Condition de non-interférence.

Détermination graphique de l’interférence de fonctionnement :

Correction de denture

Correction de denture

Z -» « (crémaillère)

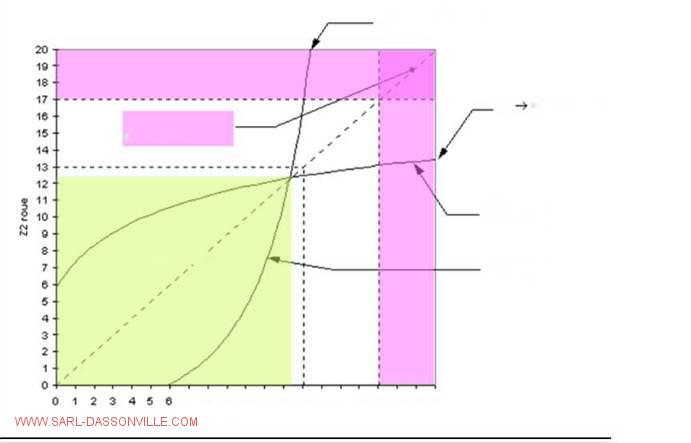

Détermination analytique de l’interférence de fonctionnement :

Z1>17 jamais d’interférence.image005

Z1<13 toujours interférence

7 S 9 10 11 12 13 14 15 16 17 13 19 20 21 pignon

Comment supprimer l’interférence ?

  • augmenter l’angle de pression a : peu utilisé car cela nécessite un outillage spécial pour le taillage des dents et aussi car on diminue le rapport de conduite Ca.
  • réduire la hauteur de saillie : peu utilisé car on diminue également rapport de conduite Ca.
  • par déport de denture (avec ou sans variation d’entraxe) : c’est la méthode couramment utilisée pour résoudre les problèmes d’interférence.
    • Déport de denture sans variation d’entraxe.

Les diamètres de tête et de pied ont changé.

Pignon                ha1 = ha + S = m + S                           hf1 = hf – S = 1,25.m – S

Roue                  h’a1 = ha – S = m – S                            h’f1 = hf + S = 1,25.m + S

Si x > 0, la denture est déportée positivement ^ la crémaillère s’éloigne du pignon.

Si x < 0, la denture est déportée négativement ^ la crémaillère se rapproche du pignon.

Si x1 + x2 = 0, le déport de denture est réalisé sans variation d’entraxe



Correction de denture

Correction de denture




Fabrication de pignons + engrenages voir :taillage d’engrenage
