Ajustements normalisés ISO/AFNOR

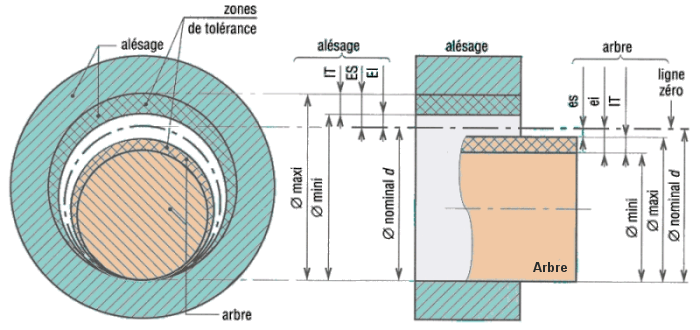

Les ajustements sont des catégories de dimensions tolérancées normalisées utilisées pour les assemblages de deux pièces cylindriques ou prismatiques.

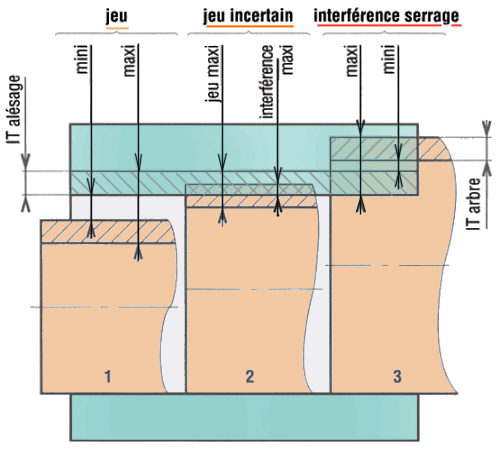

On trouve des ajustements avec jeu:
ø 80 H8f7
jeux mini = 0.030 mm
jeu Maxi = 0.106 mm

Des ajustements avec jeu incertain (jeu ou serrage):
ø 80 H7k6
jeux Maxi = 0.028 mm
Serrage Maxi = 0.021 mm

Des ajustements avec serrage ou interférence:
ø 80 H7p6
Serrage mini = 0.002 mm
Serrage Maxi = 0.051 mm



Voir nos services en : Réalisation de plan

Voir nos services en : Modelisation 3D



ajustements1

ajustements0

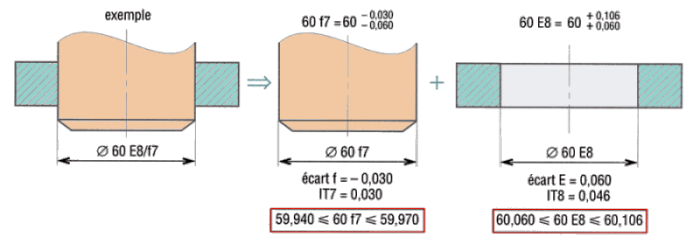

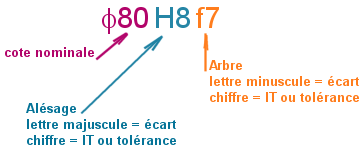

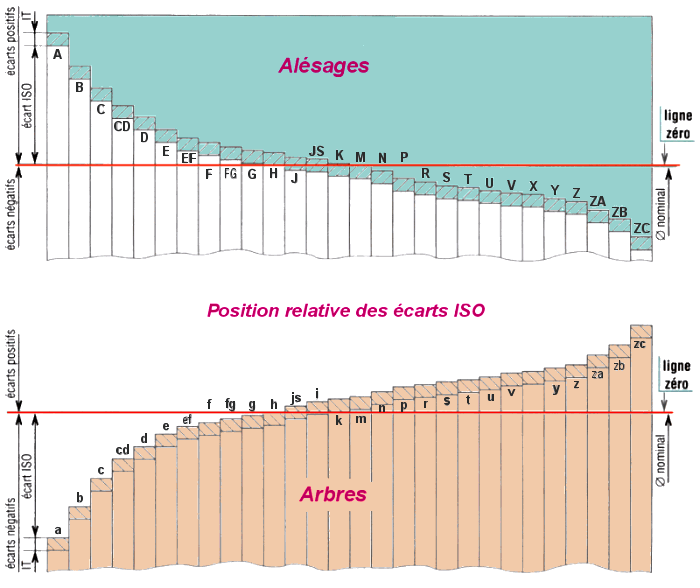

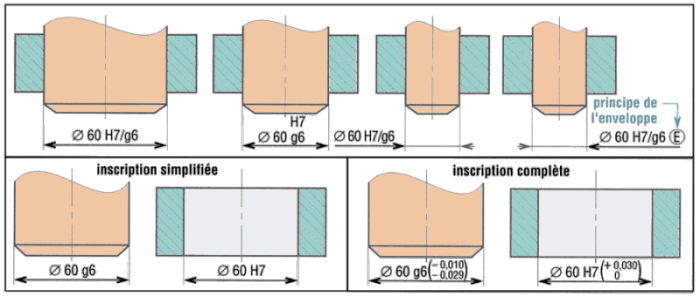

Désignation & Inscriptions Normalisées

notation

ajustements2

ajustements3

ajustements4

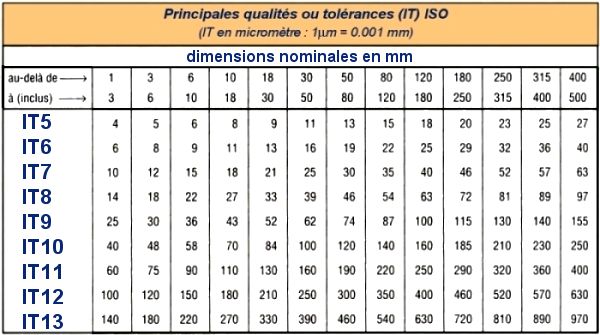

Intervalle de tolérance (ou qualités) normalisées

qualite

Choix des ajustements

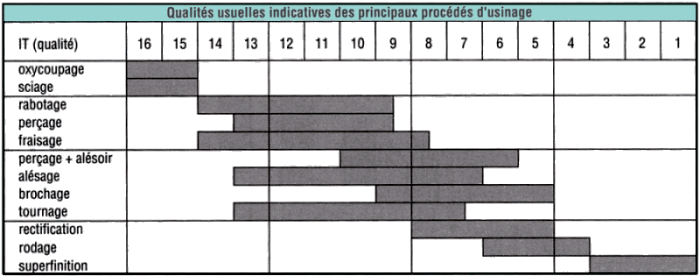

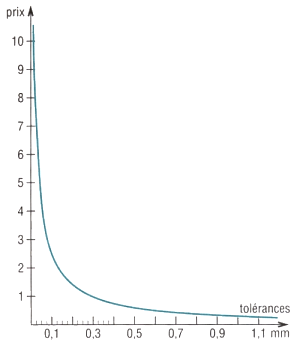

Les coûts augmentent avec le degré de précision exigé. Pour un ajustement, on associe le plus souvent un alésage de qualité donnée avec un arbre de qualité voisine immédiatement inférieure (sensiblement mêmes difficultés d’obtention et mêmes coûts). ajustements5

ajustements6

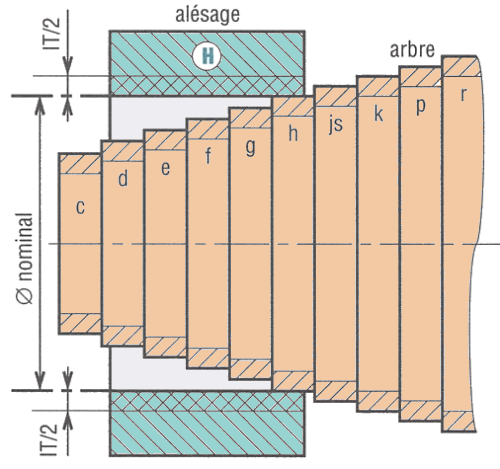

Système de l’alésage normal H

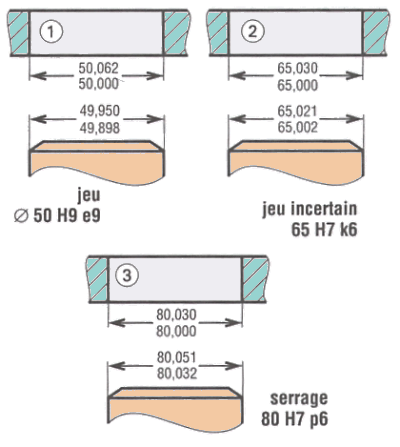

C’est le système le plus utilisé et le plus facile à mettre en oeuvre. Dans ce système l’alésage H est toujours pris comme base. Seule la dimension de l’arbre est à choisir. ajustements7

ajustements8

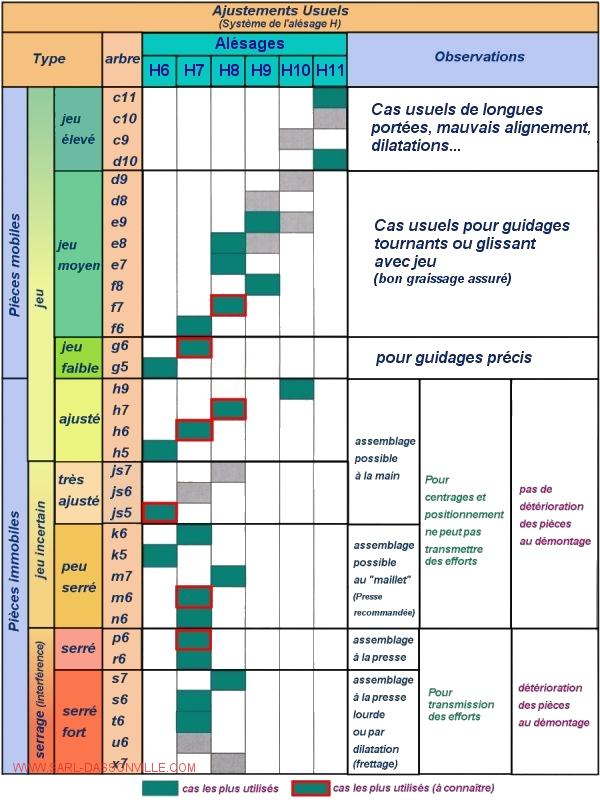

Ajustements usuels

ajustements9
