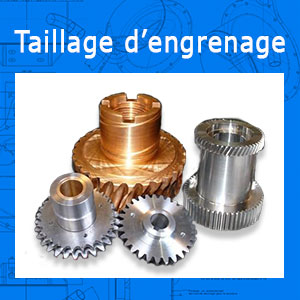

Taillage d’engrenages

Fabrication de pignons + engrenages

Voici nos compétences dans la fabrication de pignons et engrenages

La société Dassonville peut réaliser vos plans, vous aider au tolérancement et établir la nomenclature technique de vos engrenages. De plus, Notre bureau d’études est spécialisé en engrenages.

Souhaitez-vous concevoir un système mécanique à engrenages ou vérifier votre projet ?

Soumettez-nous vos idées, et nous pourrons alors :

Engrenages sur mesure : Ainsi, nous concevons un système d’engrenage selon votre cahier des charges.

Ensuite, nous calculons et optimisons la conception afin de trouver la solution la plus économique.

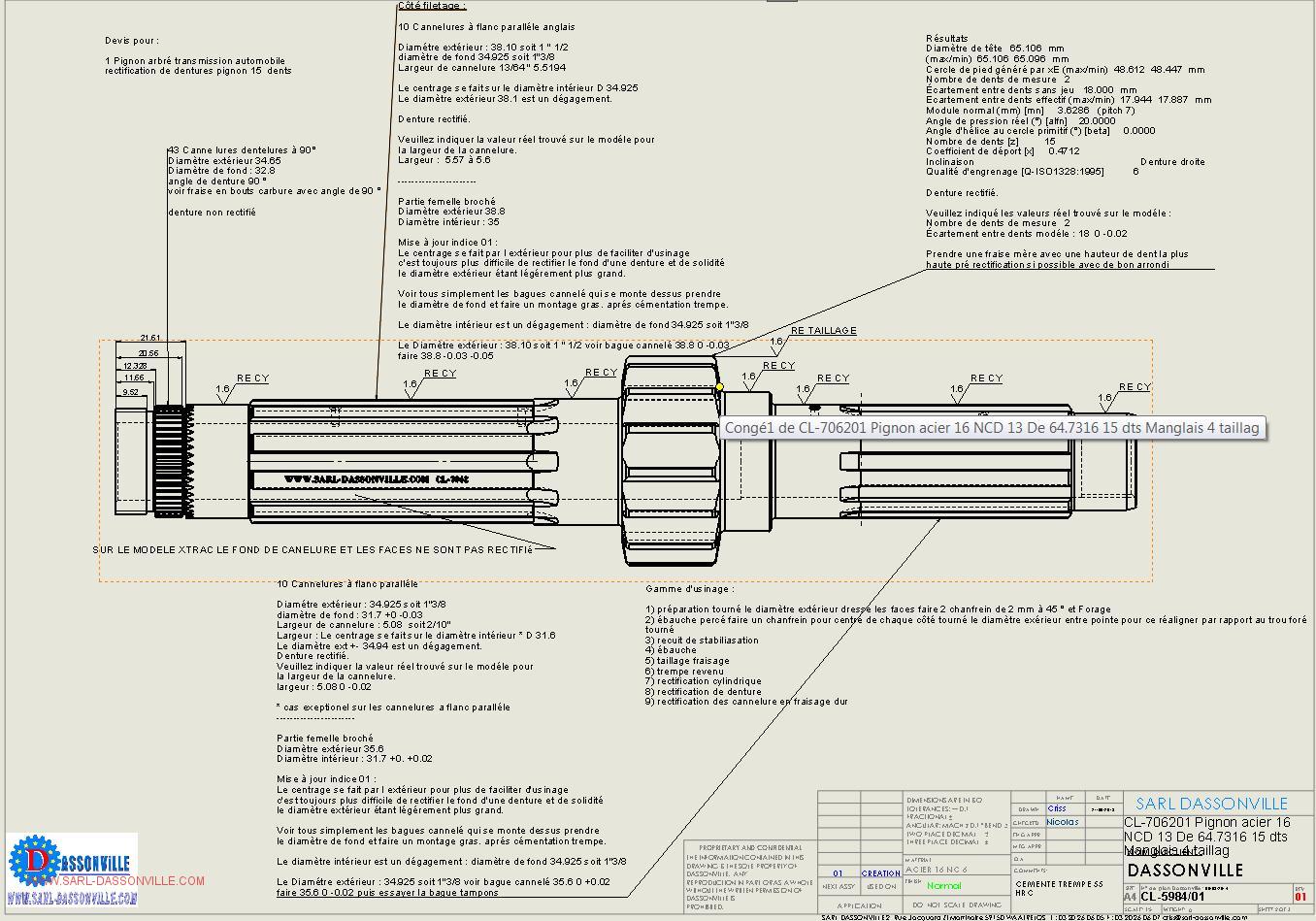

Nous dessinons les plans en CAO et DAO, en incluant toutes les cotations nécessaires à la production.
Par ailleurs, nous définissons la classe de précision et indiquons les côtes de vérification pour garantir que l’engrenage respecte les tolérances requises.Nous réalisons vos prototypes unitaires et procédons également à l’usinage en série.Nous établissons un PV de contrôle incluant toutes les dimensions tolérancées.

Enfin, nous réalisons des modules spéciaux ainsi que des angles de pression spécifiques sur notre centre d’usinage 5 axes.

Les types d’engrenages industriels réalisés :

Fabrication pignons, roues dentées, engrenages et couronnes :

  • Taillage d’engrenages droits et hélicoïdaux, avec roues dentées hélicoïdales conformes aux standards industriels.
  •  Module 0.15 à module 32, module spécial pour l’imprimerie, module stub pour plans

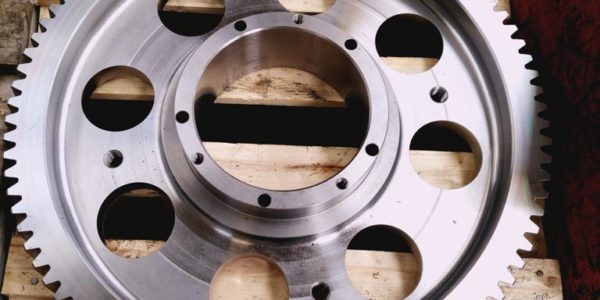

  •  Fabrication de couronnes intérieures
  •  Denture rectifiée module 1 à 16
  •  Taillage de tout type de pignons à chaîne du pas de 4 au pas de 63,5
  • En outre, tous types de poulies crantées ou trapézoïdales sont réalisés selon différentes normes

Engrenages

Voici les différents type d’engrenage réalisé par la Ste DASSONVILLE :

  •  Engrenages en bronze
  •  Engrenages en fonte
  •  Engrenages en acier
  •  Engrenages bruts métalliques
  •  Engrenages de précision métalliques
  •  Engrenages en plastique
  •  Engrenages frittés
  •  Engrenages coniques
  •  Engrenages coniques à denture spirale
  •  Engrenages coniques à denture droite
  •  Engrenages coniques hypoïdes
  •  Engrenages elliptiques
  •  Engrenages à denture hélicoïdale
  •  Engrenages cylindriques à denture hélicoïdale
  •  Engrenages à chevrons
  •  Engrenages à denture helicoïdale simple
  •  Engrenages cycloïdaux
  •  Engrenages cylindriques
  •  Engrenages à denture droite
  •  Engrenages à vis sans fin
  •  Engrenages planétaires
  •  Engrenages rectifiés
  •  Engrenages taillés à la machine
  •  Ensembles pignon et crémaillère
  •  Ensembles roue et vis sans fin
  •  Engrenages résilients
  •  Engrenages silencieux
  •  Rochets, engrenages à rochets et cliquets
  •  Engrenages pour transmissions à usage industriel
  •  Crémaillères pour engrenages à crémaillère sur spécification client
  •  Engrenages sur spécification client
  • engrenage à denture hélicoïdale,
  • engrenage conique
  • poulie crantée
  • pignon à roue dentée
  • pignons à engrenage
  • engrenage roue dentée droite ou roue conique
  • engrenage vis sans fin
  • engrenage crémaillère
  • pignon de chaîne et pignon conique

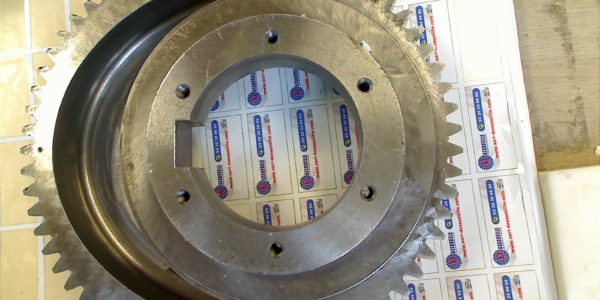

  • pignon et disque à chaine du pas de 6 mm à 63.5,
  • Roue de manutention,

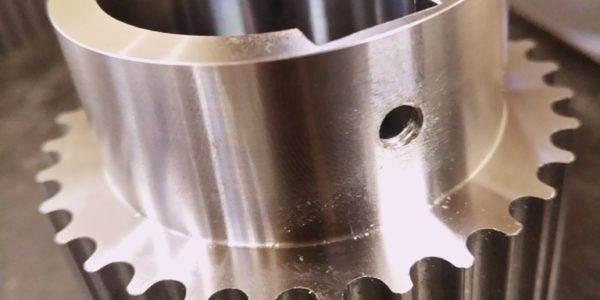

  • Poulie crantée suivant profils T2.5, T5, T10, AT5, AT10, AT20
    HTD 3-5-8-14 M,
  • Polychain GT 8-14 M, L, XL, H, XH,
  • Poulie trapézoïdale, Engrenage à denture droite intérieure et extérieure, Module maxi 12 / Ǿ maxi 1000 mm
  • Engrenage à denture hélicoïdale,
  • Crémaillère,
  • Roue sans fin,
  • vis sans fin,
  • Couple conique,
  • Pignon à chaîne BS, ASA,
  • Engrenage,
  • Pignon et moyeu amovible (système taper lock),
  • Accouplement, Couple conique,
  • Poulie crantée,
  • Poulie trapézoïdale.



Taillage d’engrenages de précision :

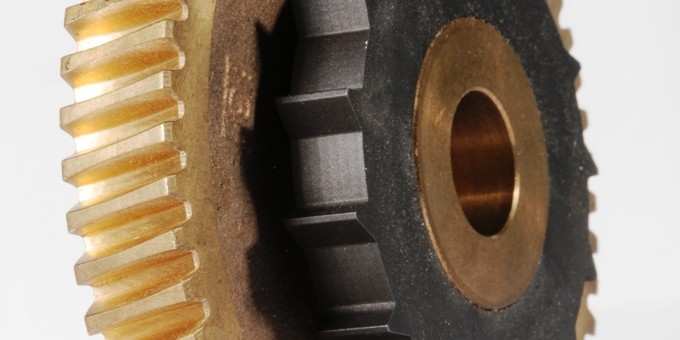

Roue et vis sans fin :

  •  Taillage de roue tangente à la fraise mère et à l’outil mouche
  •  Taillage de vis sans fin à un ou plusieurs filets de module 1 à module 10

Manchon et arbre cannelé :

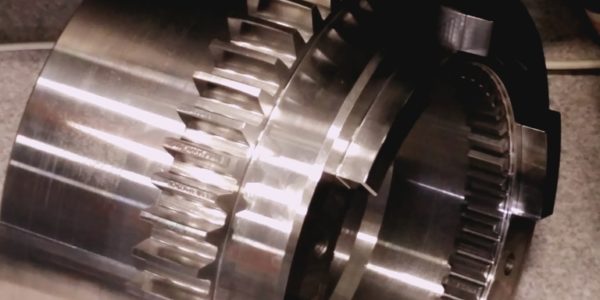

  • Intérieures et extérieures
  • Arbres cannelés (développantes et parallèles) taillés ou rectifiés,
  • Cannelures intérieures (développantes et parallèles)

Types de cannelure

Intérieures et extérieures aux normes :

NF E22-131

NF E22-141

NE E 22-151 dentelure

NF E-22144

DIN 5480

DIN 5481 DENTELURE

DIN 5482

ISO 4156

ANSI B92.1.

B18 1157 (PSA)

uni 220 221  222  223,

ASAE S203.5 American Society of Agricultural Engineers (machine agricole)

DIN 9611

BS3550 BRITISH STANDARD

Crémaillères :

• Fraisage et taillage de crémaillères du module 1 au module 16, recuit de détente, redressage.

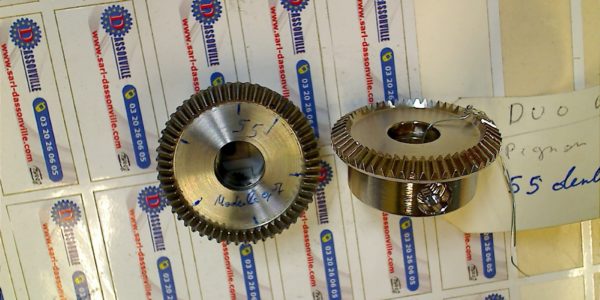

Pignons coniques :

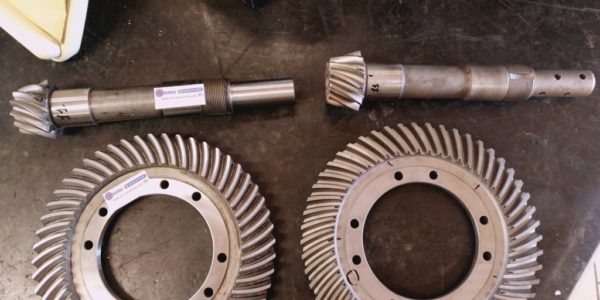

  • Taillage de pignon conique droit ou incliné ou spiroconique
  • Du module 1 au module 8 brochages
  • Carrés, hexagonaux. Rainurages
  • Largeur 2 à 40 mm

De plus, nous réalisons également des opérations de brochage et de rainurage.

  • Cannelure intérieure , carrés, hexagonaux.
  • Rainurages
  • Largeur 2 à 40 mm

Rectification :

  • Rectification plane
  • Rectification cylindrique extérieure ou intérieure
  • Rectification de denture par meule-disque ou par outils
  • Ainsi, nous répondons à une large variété de besoins industriels.

  • Contrôle et finition

    Afin de garantir une qualité optimale :

    • Rectification plane et cylindrique
    • Rectification de denture
    • Contrôle dimensionnel complet

    Par conséquent, chaque pièce est contrôlée pour garantir sa conformité aux exigences industrielles.

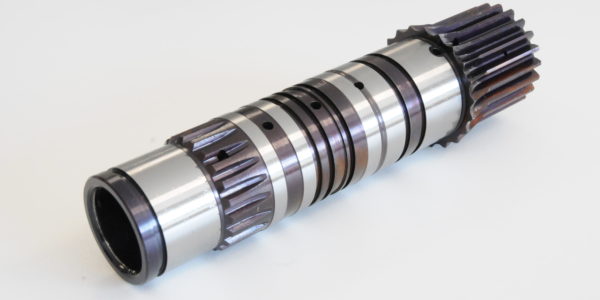

  • Arbre principal
    Arbre principal

Maintenance, réparation (réducteur neuf sur mesure) :

Maintenance et réparation engrenage

Nous assurons la remise en état de vos systèmes :

  • Démontage et nettoyage
  • Analyse détaillée des composants
  • Contrôle des fissures
  • Remplacement des pièces défectueuses
  • Remontage et réglage

Ainsi, vous prolongez efficacement la durée de vie de vos équipements.

Renvois d’angles

Coupleurs

Réducteurs à couples spiro-coniques

Réducteurs à couples roue et vis sans fin

Réducteurs à roue à chevrons

Réducteurs épicycloïdaux

Réducteurs planétaires

Réducteurs d’éoliennes

Multiplicateurs

Méthodologie :

Démontage, nettoyage et analyse détaillée de toutes les pièces.

Contrôle des fissures par ressuage

Contrôle dimensionnel complet de toutes les pièces

Remplacement ou fabrication des pièces défectueuses, incluant pignons et arbres.

Remplacement des roulements et des bagues d’étanchéité,

Remontage avec réglage des jeux,

Essais en plateforme sans charge,

Révision ou remplacement du moteur dans le cadre de motoréducteurs.

La société DASSONVILLE est en mesure de réparer les marques suivantes :

BAUER, BENZLER, BONFIGLIOLI, BOYER, BRAMPTON-RENOLD, BREVINI, CMD, COMELOR, DAVID BROWN, DEMAG, DODGE, FENNER, FIMET, FLENDER, FOC, GIRARD, HANSEN, KRUPP, LEROY SOMER, MERGER, METSO, MOTOVARIO, MOVENTAS, NORD REDUCTEUR, PFAFF, PIV, REGIANNA, REMEX, BRAMPTON RENOLD, ROSSI, SEGOR, SEW USOCOM, STÖBER, SUMITOMO, THYSSEN, VALMET, VOGEL, ZF…

La réparation de tout type de réducteurs de vitesse.

En conséquence, nous nous sommes donc dotés de moyens matériels et humains permettant un diagnostic et une remise en état selon les règles de l’art :

  • Analyses vibratoires et acoustiques :
    Diagnostics des roulements et engrenages valeurs globales ou spectrales norme 10816
    Détermination de puissance acoustique par cartographie
  • Contrôles d’échauffement :
  • Des bains d’huile, au droit des paliers
  • Thermographie infrarouge.

Prise en charge de toute marque de réducteurs dans nos ateliers et nous vous proposons des expertises approfondies avant toute réparation.

  • Contrôles géométriques :
    Vérification des dentures : profils, distorsion, faux ronds, engrènements …
    Contrôle des jeux, conditions de portée
    Examen des pièces constitutives (carters, roulements)
  • Contrôles non destructifs :

Examen magnétoscopique, ou par ressuage (mobiles, carters)
Contrôle par US

  • Analyses métallurgiques :
    Contrôle des matières et structures
    Vérifications des duretés et nature des traitements
  • Fourniture des engrenages :
    Fourniture selon pièce témoin ou plan.
    >Fabrication selon les normes en vigueur ISO,DIN,AGMA …
    Engrenage CLASSE 6 (à dentures rectifiées après traitement thermique).
    Contrôle des portées au bleu, norme 63361
    Vérification des alignements
    Contrôle des étanchéités
  • Essais de performance :
    Essai des réducteurs sur un banc d’essai.
    >Diagnostic vibratoire selon la norme ISO 2372 & ISO 10816.
    Contrôle de la propagation thermique IR.
    Établissement d’un dossier technique de réparation.
  • SAV :
    SAV assuré par une équipe dynamique

Également, pour les forains, nous réparons tout type de manèges

Vidéo : Taillage d’une grosse roue dentée à chaîne

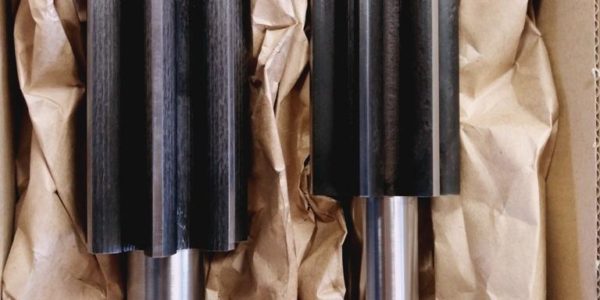

Consulter la liste des fraises-mères en stock (liste non exhaustive).

roue et vis sans fin pour perceuse GSP en cours de taillage

Roue et vis sans fin pour perceuse GSP en cours de taillage

Voici la vidéo du taillage de cette roue à vis avec vérin mécanique.

Voici la vidéo de la rectification de la vis sans fin.

SARL DASSONVILLE, spécialiste du taillage d’engrenages de précision et fabrication d’engrenages industriels, propose vos solutions sur mesure. Contactez‑nous.
